錨鏈拋丸清理機

青島青 工錨鏈拋丸清理機主要由拋丸清理室、密封室、提升機、分離器、螺旋輸送器、拋丸器總成、彈丸收集系統、提升機平臺、進出口導輪組、供丸系統、地基、除塵系統、電氣控制部分等部件組成。

（1)丸料循環分離系統：包括以下各功能部件：提升機，分離器，螺旋輸送器，丸料控制系統，拋丸器總成等。  從斗式提升機提升的丸渣混合物。經螺旋分離器分離，沿分離器全長均布。通過分離器重錘的調節，混合物呈流幕狀均勻分布進入提升機，再被提升至分離器進行分離，除塵系統合格彈丸進入丸料倉。丸料倉的彈丸經供丸閘門進入拋丸器，拋丸后的丸渣混合物經清理室、螺旋輸送依次循環使用。

（2）除塵系統：由布袋式除塵器、離心式高壓風機、除塵器電機、管道等組成。  通過高壓離心風機抽風使室體內形成一定負壓，使工作時產生的粉塵不向室體外飄溢，從而使設備周圍的粉塵濃度不大于10mg／m3，達到了國家規定的環保指標。

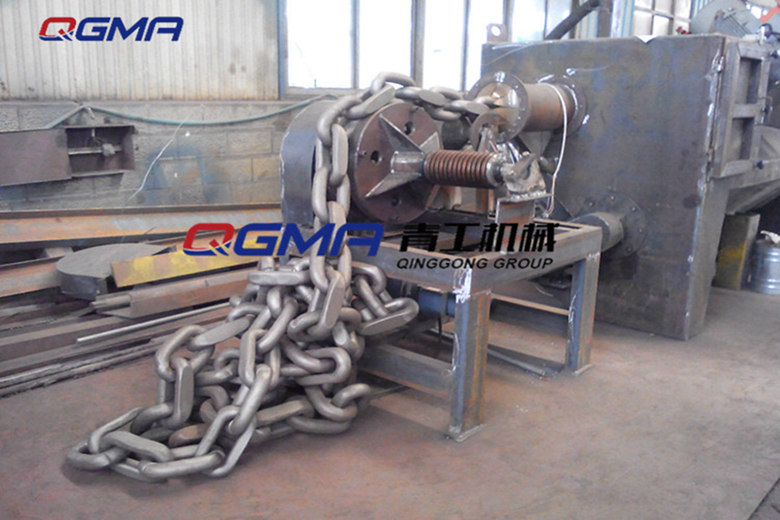

（3）錨鏈輸送系統：包括進口輪組、室體內導輪、出口導輪、出口主動輪四部分，錨鏈運行采用調速電機驅動。錨鏈的進口、出口主動導輪均備有調速裝置以保證錨鏈進盤運行同步，并且運行速度在200—1800mm/min可調。錨鏈進口外側有一被動輪，以引導待清理的錨鏈。各導輪中心均在同一直線上避免錨鏈運作時發生錯位。
