青工機械升級版QG376吊鉤式拋丸機完成生產

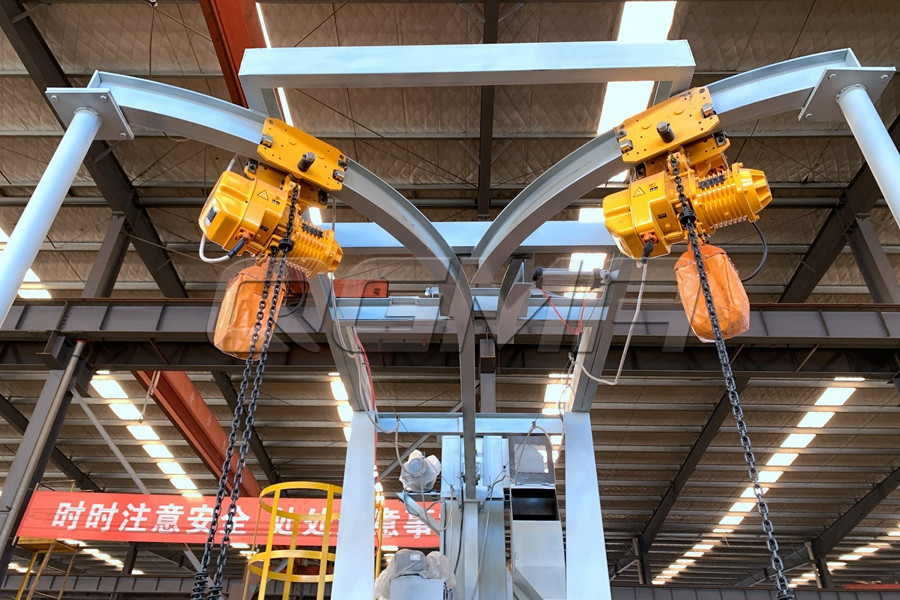

如圖所示是我公司新設計生產的一款升級版QG376吊鉤式拋丸機，此臺QG376吊鉤式拋丸機比起老款進行了一定的優化，其中導軌部分用的是氣動換軌的一個裝置，包括我們的電動葫蘆現在用的是一種環鏈葫蘆，不同于之前傳統的鋼絲繩電動葫蘆；大門做的是一個氣動大門，可以通過一個氣缸來控制門的開關。

我公司生產的所有設備大門都做了一個安全連鎖，門在沒有關嚴的情況下，設備的拋丸器無法進行工作，這一個設計對我們操作人員的人身起到了一定的安全防護作用。

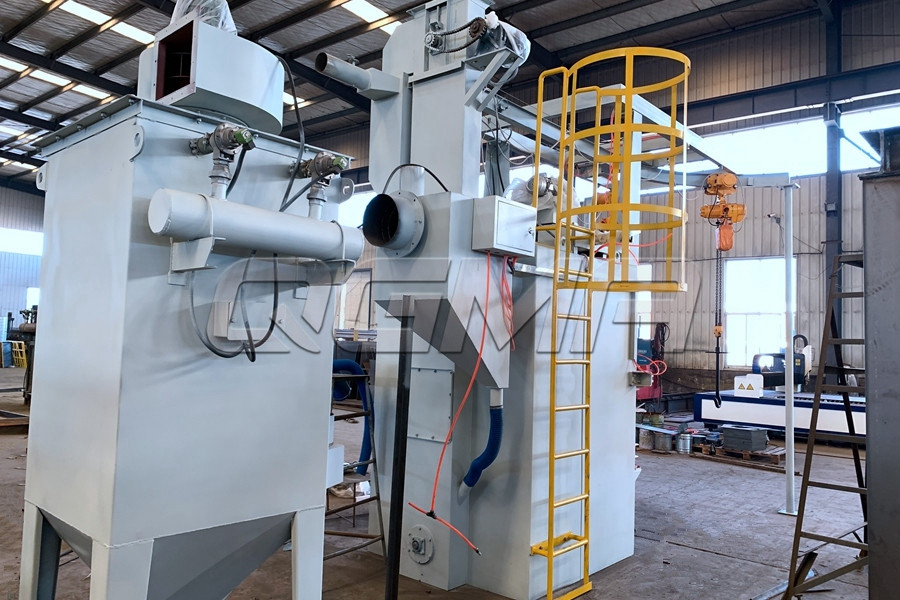

此臺QG376吊鉤式拋丸機的自轉裝置為氣動平推式，設備的后面做了二次沉降，設備在拋丸工作的過程中一些大的顆粒可以通過這個沉降箱做一個簡易的沉降，把所有的丸渣沉降下來；沉降箱的后面是QG376吊鉤式拋丸機的除塵器，設備的爬梯設計符合國家的標準。

QG376吊鉤式拋丸機的拋丸清理室內的護板全部采用軋制錳13的一種耐磨防護，使用壽命長；吊鉤的位置做了一個密封裝置，有效的將鉤子進行防護，不會讓拋丸器拋到；QG376吊鉤式拋丸機的頂部做了三級密封，第一是防護鉤，第二是防止丸料反彈上去，里面還有一層膠皮，膠皮使用的是聚氨酯材質，膠皮能夠二次阻擋彈丸的外溢；毛刷又做了一層防護，在大門關閉期間設備的蓋板也再一次做了一個防護，這樣能夠有效的把所有的彈丸阻止在拋丸室體以?xún)?nèi)。QG376吊鉤式拋丸機大門的密封也做了相應的改進。

由圖片可以很清楚的看到此臺QG376吊鉤式拋丸機的底座部分有兩個長方形的口，這個設計是為了方便客戶使用叉車裝卸設備；此臺設備用到的是我公司自主研發的一種德國技術的拋丸器，拋射量大，拋射速度高，保證了工件的清理效果和工作效率。
